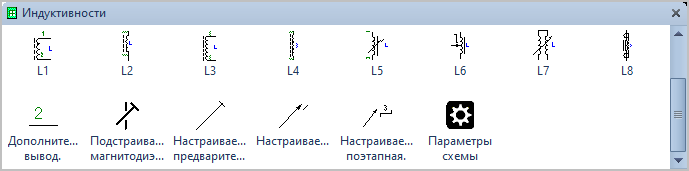

Фигуры Visio Индуктивности.

Трафарет Visio Индуктивности.

Состав трафарета Visio Индуктивности.

Фигура Visio

Условное обозначение

Дроссель (форма 1).

Дроссель (форма 1).

Дроссель (форма 2).

Дроссель (форма 2).

Дроссель (форма 3).

Дроссель (форма 3).

Дроссель (форма 4).

Дроссель (форма 4).

Дроссель с плавной регулировкой.

Дроссель с плавной регулировкой.

Дроссель с подвижным контактом ступенчатого регулирования.

Дроссель с подвижным контактом ступенчатого регулирования.

Вариометр.

Вариометр.

Коаксиальный дроссель.

Коаксиальный дроссель.

Дополнительный вывод.

Дополнительный вывод.

Подстраиваемый магнитодиэлектрический магнитопровод.

Подстраиваемый магнитодиэлектрический магнитопровод.

Настраиваемость, предварительные установки.

Настраиваемость, предварительные установки.

Настраиваемость.

Настраиваемость.

Настраиваемость поэтапная.

Настраиваемость поэтапная.



Для символов условных обозначений индуктивных элементов схемы, в контекстном меню фигуры Visio, можно выбрать тип магнитопровода: магнитоэлектрический, ферромагнитный или без магнитопровода.

Например, для условного обозначения Дроссель (рис. 1), в контекстном меню фигуры выбран пункт Ферромагнитный магнитопровод.

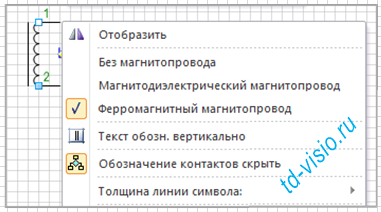

Контекстное меню фигуры Visio Дроссель.
Рис. 1. Контекстное меню фигуры Visio Дроссель.
