Состав трафарета Visio «Розетки, блоки с розеткой и выключателями»

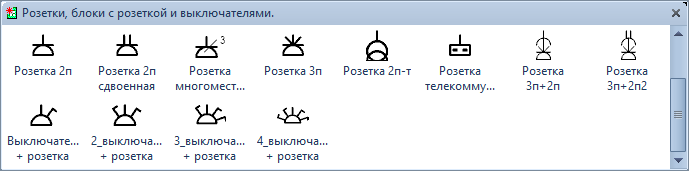

Трафарет Visio «Розетки, блоки с розеткой и выключателями»

Состав трафарета Visio «Розетки, блоки с розеткой и выключателями»

Условные графические изображения (УГИ) разработаны в соответствии с требованиями ГОСТ 21.210–2014 и дополнены обозначениями по ГОСТ Р МЭК 60617-DB-12M–2015.

Трафарет предназначен для оформления планов расположения электрооборудования, систем освещения и прокладки электрических сетей в зданиях различного назначения.

Фигура Visio	Условное обозначение
	Штепсельная розетка двухполюсная.
	Штепсельная розетка двухполюсная сдвоенная.
	Штепсельная розетка многоместная.*
	Штепсельная розетка трехполюсная с защитным контактом.
	Штепсельная розетка двухполюсная с разделительным трансформатором.*
	Штепсельная розетка телекоммуникации (многоместная).*
	Штепсельная розетка трехполюсная и двухполюсная.*
	Штепсельная розетка трехполюсная и двухполюсная сдвоенная.*
	Блок — выключатель однополюсный или двухполюсный + штепсельная розетка одинарная или сдвоенная.
	Блок — два выключателя, каждый из которых однополюсный или двухполюсный + штепсельная розетка одинарная или сдвоенная.
	Блок — три выключателя, каждый из которых однополюсный или двухполюсный + штепсельная розетка одинарная или сдвоенная.
	Блок — четыре выключателя, каждый из которых однополюсный или двухполюсный + штепсельная розетка одинарная или сдвоенная.
* При разработке условных графических изображений за основу взяты образцы символов по ГОСТ Р МЭК 60617-DB-12M–2015 «Графические символы для схем».

Настройка условных графических изображений

Фигуры Visio условных графических изображений (УГИ) розеток и блоков с розеткой и выключателями позволяют с помощью встроенных инструментов изменять внешний вид обозначения в зависимости от типа, способа монтажа и степени защиты.

Встроенные текстовые блоки и точки подключения упростят и ускорят размещение розеточной сети на плане.

1. В зависимости от способа монтажа

Например, для УГИ штепсельной розетки, выбрав способ установки в окне «Данные фигуры»:

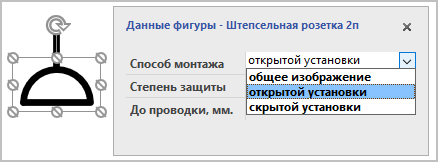

Рис. 1. Выбор способа монтажа штепсельной розетки

Можно получить один из следующих вариантов УГИ:

	Штепсельная розетка двухполюсная, общее изображение.
	Штепсельная розетка двухполюсная для открытой установки со степенью защиты от IP20 до IP23.
	Штепсельная розетка двухполюсная для скрытой установки со степенью защиты от IP20 до IP23.

2. В зависимости от степени защиты

При выборе степени защиты выше IP44 в таблице «Данные фигуры» будет отображаться соответствующий вариант условного изображения с заливкой. Яркость заливки можно изменить для всех обозначений, расположенных на листе:

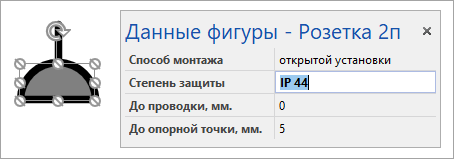

Рис. 2. Выбор степени защиты штепсельной розетки

3. Защитный контакт

В контекстном меню фигуры можно включить обозначение защитного контакта:

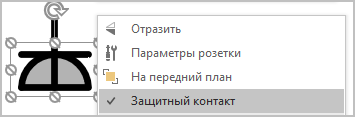

Рис. 3. Пункт контекстного меню «Защищённый контакт» для штепсельной розетки

4. Настройка блоков

Для блоков с розеткой и выключателями в таблице «Данные фигуры» можно изменить:

для розетки — одинарная или сдвоенная;
для каждого выключателя в блоке — однополюсный или двухполюсный.

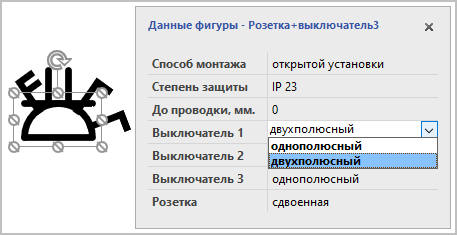

Рис. 4. Выбор числа полюсов для выключателей блока

5. Текстовые поля

Символы блоков содержат основной текстовый блок (например, «N1» — номер группы, к которой подключена розетка), а также встроенные текстовые поля рядом с выключателями (например, «1–3» — номера управляемых светильников).

Текстовые блоки в блоке с розеткой и выключателями — Рис. 5.1. Текстовые блоки для фигуры условного изображения блока с розеткой и выключателями

Основной текст заполняется при выделении всей фигуры. Текст, относящийся к конкретному выключателю, вводится двойным щелчком по символу этого выключателя.

При повороте блока текстовые поля остаются горизонтальными и, как правило, не требуют ручной корректировки (Рис. 5.2).

Поворот блока с сохранением горизонтального текста — Рис. 5.2

6. Точки подключения

В фигуры розеток встроены две точки подключения:

для присоединения к линии проводки;
опорная — для привязки к стене или другому элементу плана.

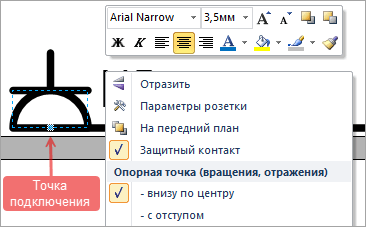

По умолчанию опорная точка совпадает с точкой подключения к проводке (в контекстном меню выбрано положение «внизу по центру»). Если линии проводки уже размещены, розетку можно «приклеить» непосредственно к точке на линии (Рис. 6.1).

Розетка, приклеенная к линии проводки — Рис. 6.1

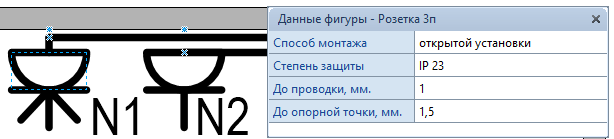

Если розетки размещаются первыми, можно настроить расстояния до точек подключения. Например, на Рис. 6.2:

для розеток N1 и N2 расстояние до опорных точек — 1,5 мм (приклеены к стене);
расстояние до точек подключения к проводке: 1 мм для N1 и 0 мм для N2.

Это позволило разместить линии проводки на расстоянии 0,5 мм от стены и 1 мм между собой.
