Шаблоны Visio Линии электрической связи.

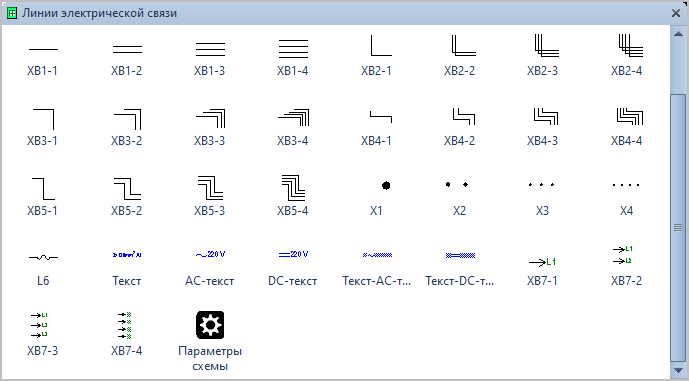

Трафарет Visio Линии электрической связи.


Состав трафарета Visio Линии электрической связи.

Фигура Visio

Условное обозначение

Однолинейное соединение, проводник, кабель, линия, канал передачи, линия связи (прямая линия).

Однолинейное соединение, проводник, кабель, линия, канал передачи, линия связи (прямая линия.

Двухлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (прямая линия).

Двухлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (прямая линия.

Трехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (прямая линия).

Трехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (прямая линия.

Четырехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (прямая линия).

Четырехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (прямая линия.

Однолинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтальная линия).

Однолинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтальная линия.

Двухлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтальная линия).

Двухлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтальная линия.

Трехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтальная линия).

Трехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтальная линия.

Четырехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтальная линия).

Четырехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтальная линия.

Однолинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикальная линия).

Однолинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикальная линия.

Двухлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикальная линия).

Двухлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикальная линия.

Трехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикальная линия).

Трехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикальная линия.

Четырехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикальная линия).

Четырехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикальная линия.

Однолинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтально-вертикальная линия).

Однолинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтально-вертикальная линия.

Двухлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтально-вертикальная линия).

Двухлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтально-вертикальная линия.

Трехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтально-вертикальная линия).

Трехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтально-вертикальная линия.

Четырехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтально-вертикальная линия).

Четырехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (вертикально-горизонтально-вертикальная линия.

Однолинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикально-горизонтальная линия).

Однолинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикально-горизонтальная линия.

Двухлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикально-горизонтальная линия).

Двухлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикально-горизонтальная линия.

Трехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикально-горизонтальная линия).

Трехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикально-горизонтальная линия.

Четырехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикально-горизонтальная линия).

Четырехлинейное соединение, проводник, кабель, линия, канал передачи, линия связи (горизонтально-вертикально-горизонтальная линия.

Гибкое соединение

Точка присоединения - соединение неразборное, разборное, клеммное.

Точка присоединения - соединение неразборное, разборное, клеммное.

2 точки присоединения - соединение неразборное, разборное, клеммное.

2 точки присоединения - соединение неразборное, разборное, клеммное.

3 точки присоединения - соединение неразборное, разборное, клеммное.

3 точки присоединения - соединение неразборное, разборное, клеммное.

4 точки присоединения - соединение неразборное, разборное, клеммное.

4 точки присоединения - соединение неразборное, разборное, клеммное.

Текст дополнительной информации для линии электрической связи.

Текст дополнительной информации для линии электрической связи.

Текст дополнительной информации для линии электрической связи - символ переменного тока + текстовый блок

Текст дополнительной информации для линии электрической связи - символ переменного тока + текстовый блок.

Текст дополнительной информации для линии электрической связи - символ постоянного тока + текстовый блок

Текст дополнительной информации для линии электрической связи - символ постоянного тока + текстовый блок.

Текст дополнительной информации для линии электрической связи - символ переменного тока + 2 текстовых блока (слева и справа)

Текст дополнительной информации для линии электрической связи - символ переменного тока + 2 текстовых блока (слева и справа).

Текст дополнительной информации для линии электрической связи - символ постоянного тока + 2 текстовых блока (слева и справа)

Текст дополнительной информации для линии электрической связи - символ постоянного тока + 2 текстовых блока (слева и справа).

Внешний адрес - откуда или куда 1 линия

Внешний адрес - откуда или куда 1 линия.

Внешний адрес - откуда или куда 2 линии

Внешний адрес - откуда или куда 2 линии.

Внешний адрес - откуда или куда 3 линии

Внешний адрес - откуда или куда 3 линии.

Внешний адрес - откуда или куда 4 линии

Внешний адрес - откуда или куда 4 линии.



Свойства фигур соединителей.

Для условных обозначений линий электрической связи, предусмотрена возможность:

выбора типа соединения с элементом электрической схемы: неразборное, разборное или клеммное (рис. 1).

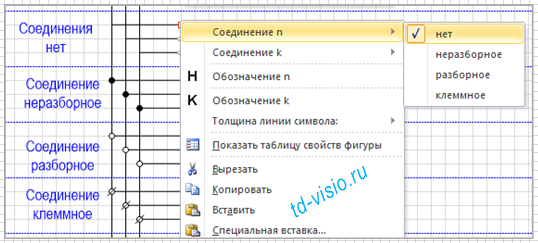

Изменение типа соединения, в контекстном меню фигуры Visio, для условного обозначения Трехлинейное соединение.
Рис. 1. Изменение типа соединения, в контекстном меню фигуры Visio, для условного обозначения Трехлинейное соединение.

показать или скрыть обозначение проводов, фаз (рис. 2)

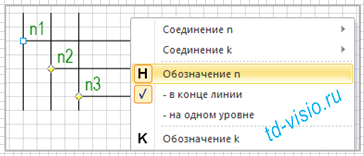

Обозначение проводов, фаз расположено в конце каждой линии.
Рис. 2. Обозначение проводов, фаз расположено в конце каждой линии.

если показать обозначение (в контекстном меню фигуры Visio включен соответствующий пункт меню), появятся ещё 2 пункта меню, в конце линии и на одном уровне. Включение пункта меню на одной линии, выровняет все обозначения на уровне самой короткой линии (рис. 3). Данная функция нужна, если расстояние между перпендикулярно проходящими линиями не позволяет поместить текст обозначения.

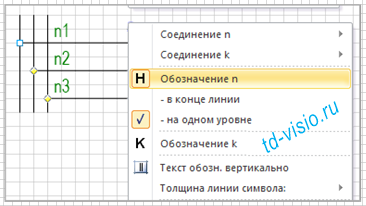

Обозначение проводов, фаз расположено на одно уровне.
Рис. 3. Обозначение проводов, фаз расположено на одно уровне.

В фигуры соединений (линий электрической связи), включены управляющие маркеры (рис. 4)

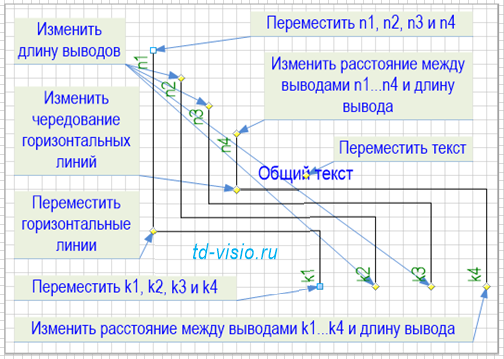

Назначение управляющих маркеров фигуры Visio, для символа линии электрической связи.
Рис. 4. Назначение управляющих маркеров фигуры Visio, для символа четырехлинейного соединения.

С помощью маркеров фигуры и управляющих маркеров можно изменить конфигурацию линии электрической связи: траекторию, длину всей и каждой линии в отдельности, расстояние между выводами в начале и(или) конце линии (рис. 5).

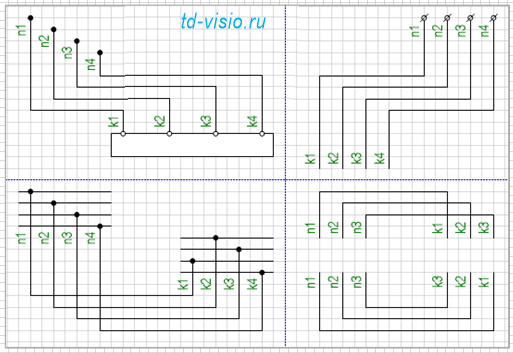

Примеры конфигураций, для символа электрической связи.
Рис. 5. Примеры конфигураций, для символа электрической связи.

Свойства фигур точек подключения.

Аналогично линиям электрической связи, для точек подключения можно выбрать тип соединения: неразборное, разборное или клеммное; а так же показать или скрыть текст обозначения соединения, который в данном случае можно повернуть горизонтально или вертикально (рис. 6)

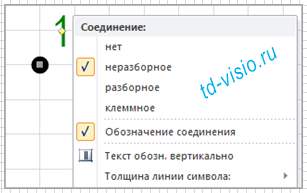

Контекстное меню фигуры Visio для символа точки подключения.
Рис. 6. Контекстное меню фигуры Visio для символа точки подключения.

Текст условного обозначения для точек подключения, можно переместить в одно из 8 фиксированных положений (рис. 7), при этом расстояние от символа точки подключения до текстового блока будет всегда оптимальным в соответствии с требованиями стандартов, независимо от числа символов в текстовом блоке.

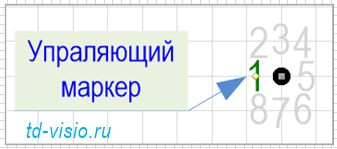

Возможные положения текстового блока относительно символа точки подключения.
Рис. 7. Возможные положения текстового блока относительно символа точки подключения.

Свойства фигур Внешний адрес.

Фигура Visio Внешний адрес, кроме текстовых блоков для каждой линии (можно скрыть или показать), содержит общий текстовый блок, который можно повернуть горизонтально или вертикально (рис. 8). Фигурную скобку можно скрыть.

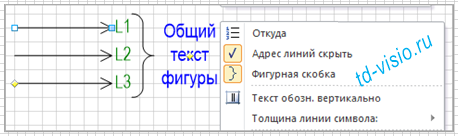

Контекстное меню фигуры Visio Внешний адрес (уточняет, куда уходит линия).
Рис. 8. Контекстное меню фигуры Visio Внешний адрес (уточняет, куда уходит линия).

На рисунке 9, для условного обозначения, показанного на рисунке 8, в контекстном меню фигуры, пункт меню Куда изменен на Откуда, а так же отключены пункты меню адреса для линий и фигурная скобка.

Фигуры Visio Внешний адрес (уточняет, откуда приходит линия).
Рис. 9. Фигуры Visio Внешний адрес (уточняет, откуда приходит линия).
