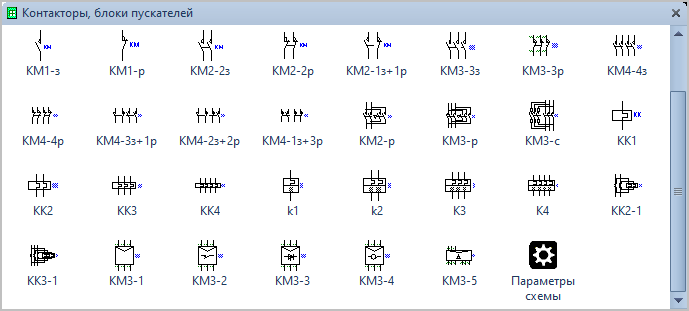

Фигуры Visio Контакторы, блоки пускателей.

Трафарет Visio Контакторы, блоки пускателей.


Состав трафарета Visio Контакторы, блоки пускателей.

Фигура Visio

Условное обозначение

Контакт контактора замыкающий.

Контакт контактора замыкающий.

Контакт контактора размыкающий.

Контакт контактора размыкающий.

Контактор (магнитный пускатель), 2 замыкающих контакта.

Контактор (магнитный пускатель), 2 замыкающих контакта.

Контактор (магнитный пускатель), 2 размыкающих контакта.

Контактор (магнитный пускатель), 2 размыкающих контакта.

Контактор (магнитный пускатель), 1 замыкающий + 1 размыкающий контакт.

Контактор (магнитный пускатель), 1 замыкающий + 1 размыкающий контакт.

Контактор (магнитный пускатель), 3 замыкающих контакта.

Контактор (магнитный пускатель), 3 замыкающих контакта.

Контактор (магнитный пускатель), 3 размыкающих контакта.

Контактор (магнитный пускатель), 3 размыкающих контакта.

Контактор (магнитный пускатель), 4 замыкающих контакта.

Контактор (магнитный пускатель), 4 замыкающих контакта.

Контактор (магнитный пускатель), 4 размыкающих контакта.

Контактор (магнитный пускатель), 4 размыкающих контакта.

Контактор (магнитный пускатель), 3 замыкающих + 1 размыкающий контакт.

Контактор (магнитный пускатель), 3 замыкающих + 1 размыкающий контакт.

Контактор (магнитный пускатель), 2 замыкающих + 2 размыкающих контакта.

Контактор (магнитный пускатель), 2 замыкающих + 2 размыкающих контакта.

Контактор (магнитный пускатель), 1 замыкающий + 3 размыкающих контакта.

Контактор (магнитный пускатель), 1 замыкающий + 3 размыкающих контакта.

Контактор (магнитный пускатель) реверсивный, 2-х полюсный.

Контактор (магнитный пускатель) реверсивный, 2-х полюсный.

Контактор (магнитный пускатель) реверсивный, 3-х полюсный.

Контактор (магнитный пускатель) реверсивный, 3-х полюсный.

Контактор для коммутации емкостных нагрузок.

Контактор для коммутации емкостных нагрузок.

Расцепитель тепловой однополюсный.

Расцепитель тепловой однополюсный.

Расцепитель тепловой 2-х полюсный.

Расцепитель тепловой 2-х полюсный.

Расцепитель тепловой 3-х полюсный.

Расцепитель тепловой 3-х полюсный.

Расцепитель тепловой 4-х полюсный.

Расцепитель тепловой 4-х полюсный.

Расцепитель тепловой + электромагнитный однополюсный.

Расцепитель тепловой + электромагнитный однополюсный.

Расцепитель тепловой + электромагнитный 2-х полюсный.

Расцепитель тепловой + электромагнитный 2-х полюсный.

Расцепитель тепловой + электромагнитный 3-х полюсный.

Расцепитель тепловой + электромагнитный 3-х полюсный.

Расцепитель тепловой + электромагнитный 4-х полюсный.

Расцепитель тепловой + электромагнитный 4-х полюсный.

Расцепитель тепловой с трансформаторами тока 2-х полюсный.

Расцепитель тепловой с трансформаторами тока 2-х полюсный.

Расцепитель тепловой с трансформаторами тока 3-х полюсный.

Расцепитель тепловой с трансформаторами тока 3-х полюсный.

Блок-пускатель двигателя, общий символ.

Блок-пускатель двигателя, общий символ.

Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый.

Блок-пускатель двигателя контакторный.

Блок-пускатель двигателя контакторный.

Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый.

Блок-пускатель двигателя с тиристорами.

Блок-пускатель двигателя с тиристорами.

Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый.

Блок-пускатель двигателя с автотрансформатором.

Блок-пускатель двигателя с автотрансформатором.

Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый.

Блок-пускатель - переключатель двигателя со звезды на треугольник.

Блок-пускатель - переключатель двигателя со звезды на треугольник.

Дополнительные функции: автоматическое срабатывание, реверсивный.



Для символов условных обозначений контакторов и блок-пускателей, в контекстном меню фигуры Visio, можно выбрать или изменить дополнительные функции.

Например:

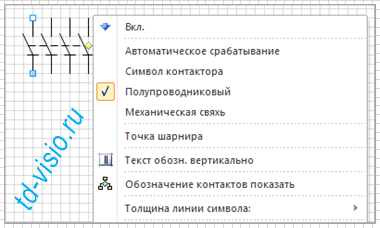

для условного обозначения Контактор (рис. 1), скрыт символ контактора и отмечен символ полупроводниковый контактор.

Контекстное меню фигуры Visio Контактор.
Рис. 1. Контекстное меню фигуры Visio Контактор.

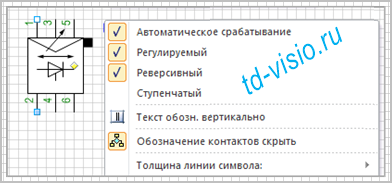

для условного обозначения блок-пускатель двигателя с тиристорами (рис. 2), показаны дополнительные символы: автоматическое срабатывание, регулируемый и реверсивный.

Контекстное меню фигуры Visio Блок-пускатель двигателя с тиристорами.
Рис. 2. Контекстное меню фигуры Visio Блок-пускатель двигателя с тиристорами.
