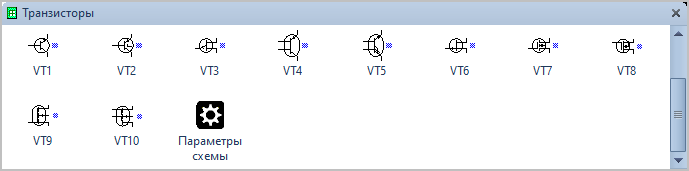

Фигуры Visio Транзисторы.

Трафарет Visio Транзисторы.


Состав трафарета Visio Транзисторы.

Фигура Visio

Условное обозначение

Транзистор биполярный

Транзистор биполярный типа:

  • PNP,
  • NPN.

Лавинный транзистор

Лавинный транзистор типа:

  • PNP,
  • NPN.

Однопереходный транзистор

Однопереходный транзистор с P-базой/N-базой.

Транзистор с поперечно смещённой базой

Транзистор с поперечно смещённой базой типа:

  • PNP,
  • NPN.

Транзистор двухбазовый с выводом от i-области

Транзистор двухбазовый с выводом от i-области типа:

  • PNIP,
  • PNIN.

Полевой транзистор

Полевой транзистор:

  • с управляющим n-p переходом с каналом N-типа,
  • с управляющим p-n переходом с каналом P-типа.

Полевой транзистор с изолированным затвором без вывода от подложки обогащённого/обеднённого типа

Полевой транзистор с изолированным затвором без вывода от подложки обогащённого/обеднённого типа:

  • с P-каналом,
  • с N-каналом.

Полевой транзистор с изолированным затвором без вывода от подложки обогащённого/обеднённого типа, с внутренним соединением истока и подложки

Полевой транзистор с изолированным затвором без вывода от подложки обогащённого/обеднённого типа, с внутренним соединением истока и подложки:

  • с P-каналом,
  • с N-каналом.

Полевой транзистор с изолированным затвором с выводом от подложки обогащённого/обеднённого типа

Полевой транзистор с изолированным затвором с выводом от подложки обогащённого/обеднённого типа:

  • с P-каналом,
  • с N-каналом.

Полевой транзистор с изолированным затвором с двумя изолированными затворами обогащённого/обеднённого типа

Полевой транзистор с изолированным затвором с двумя изолированными затворами обогащённого/обеднённого типа:

  • с P-каналом,
  • с N-каналом.

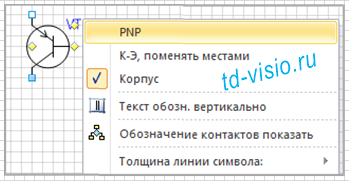

Тип транзистора, можно изменить в контекстном меню фигуры условного обозначения. Например для биполярного транзистора (рис. 1), переключив с  NPN на PNP или наоборот.

Контекстное меню фигуры Visio Транзистор биполярный.
Рис. 1. Контекстное меню фигуры Visio Транзистор биполярный.
