Фигуры Visio Выключатели автоматические.

Трафарет Visio Выключатели автоматические.


Состав трафарета Visio Выключатели автоматические.

Фигура Visio

Условное обозначение

Выключатель, 1-полюсный

Выключатель 1-полюсный.

Выключатель, 2-полюсный

Выключатель 2-полюсный.

Выключатель, 3-полюсный

Выключатель 3-полюсный.

Выключатель, 4-полюсный

Выключатель 4-полюсный.

Выключатель, 1-полюсный с расцепителем.

Выключатель 1-полюсный с расцепителем.

Расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 2-полюсный с расцепителем.

Выключатель 2-полюсный с расцепителем.

Расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 3-полюсный с расцепителем.

Выключатель 3-полюсный с расцепителем.

Расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 4-полюсный с расцепителем.

Выключатель 4-полюсный с расцепителем.

Расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 2-полюсный, с 1-полюсной защитой.

Выключатель 2-полюсный, с 1-полюсной защитой.

Расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 4-полюсный, с 3-полюсной защитой.

Выключатель 4-полюсный, с 3-полюсной защитой.

Расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 1-полюсный с комбинированным расцепителем.

Выключатель 1-полюсный с комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 2-полюсный с комбинированным расцепителем.

Выключатель 2-полюсный с комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 3-полюсный с комбинированным расцепителем.

Выключатель 3-полюсный с комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 4-полюсный с комбинированным расцепителем.

Выключатель 4-полюсный с комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 2-полюсный, с 1-полюсным комбинированным расцепителем.

Выключатель 2-полюсный, с 1-полюсным комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 4-полюсный, с 3-полюсным комбинированным расцепителем.

Выключатель 4-полюсный, с 3-полюсным комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 2-полюсный, с 1-полюсным термомагнитным расцепителем и дифференциальной защитой.

Выключатель 2-полюсный с 1-полюсным термомагнитным расцепителем и дифференциальной защитой.

Выключатель, 4-полюсный, с 3-полюсным термомагнитным расцепителем и дифференциальной защитой.

Выключатель 4-полюсный с 3-полюсным термомагнитным расцепителем и дифференциальной защитой.

Реле защиты 1-полюсное

Реле защиты 1-полюсное, расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Реле защиты 2-полюсное

Реле защиты 2-полюсное, расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Реле защиты 3-полюсное

Реле защиты 3-полюсное, расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Реле защиты 4-полюсное

Реле защиты 4-полюсное, расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.
  Примечание: дополнительные параметры выключателей и реле защиты, выбираются в контекстном меню соответствующей фигуры Visio.



Для символов условных обозначений автоматических выключателей, можно выбрать или изменить дополнительные функции.

Например:

в контекстном меню фигуры Visio Выключатель автоматический 3-полюсный (рис. 1), можно показать или скрыть функции: автоматического срабатывания, выключателя, разъединителя.

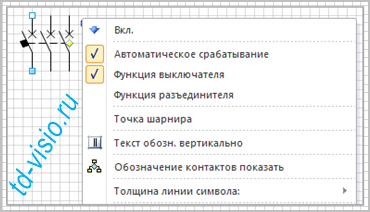

Контекстное меню фигуры Visio Выключатель автоматический 3-полюсный.
Рис. 1. Контекстное меню фигуры Visio Выключатель автоматический 3-полюсный.

для условных обозначений реле защиты, как отдельных, так и входящих в состав фигуры автоматического выключателя, можно изменить тип расцепителя (рис. 1).

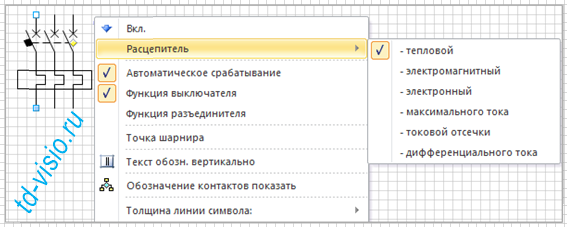

Контекстное меню фигуры Visio Выключатель автоматический 3-полюсный с расцепителем.
Рис. 2. Контекстное меню фигуры Visio Выключатель автоматический 3-полюсный с расцепителем.
