Фигуры Visio Приборы измерительные.

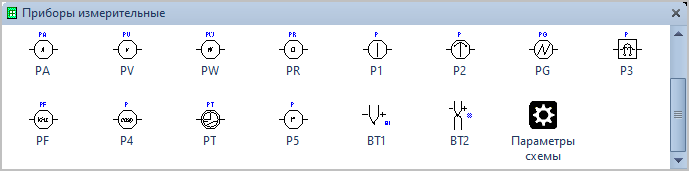

Трафарет Visio Приборы измерительные.


Состав трафарета Visio Приборы измерительные.

Фигура Visio

Условное обозначение

Измеритель тока

Измеритель тока: килоамперметр, амперметр, миллиамперметр, микроамперметр.

Примечания: 1, 2.

Измеритель напряжения

Измеритель напряжения: киловольтметр, вольтметр, милливольтметр, микровольтметр, вольтметр двойной, вольтметр дифференциальный.

Примечания: 1, 2.

Измеритель мощности

Измеритель мощности: вольтамперметр, мегаваттметр, киловаттметр, ваттметр, ваттметр суммирующий, мегаварметр, киловарметр, варметр.

Примечания: 1, 2.

Измеритель сопротивления

Измеритель сопротивления: мегаомметр, килоомметр, омметр, миллиомметр, микроомметр.

Примечания: 1, 2.

Гальванометр.

Гальванометр.

Примечание 1.

Синхроноскоп.

Синхроноскоп.

Примечание 1.

Осциллограф.

Осциллограф.

Примечание 1.

Гальванометр осциллографический

Гальванометр осциллографический: тока или напряжения, мгновенной мощности.

Примечание 1.

Частотомер

Частотомер: MHz, kHz, Hz.

Примечания: 1, 2.

Фазометр

Фазометр (измеритель сдвига фаз), измеритель коэффициента мощности.

Примечания: 1, 2.

Часы электрические

Часы электрические: первичные, вторичные, с контактным устройством.

Измеритель неэлектрических параметров

Измеритель неэлектрических параметров: термометр, тахометр, измеритель давления, измеритель уровня жидкости, соленомер.

Примечания: 1, 2.

Термопара.

Термопара.

Термопара с нагревательным элементом.

Термопара с нагревательным элементом.

Примечания:

  1. Показывающий, регистрирующий, комбинированный.
  2. Характеристика отсчетного устройства: отклоняться влево, отклоняться вправо, отклоняться обе стороны, вибрационной системы, с цифровым отсчётом, с непрерывной регистрацией, с точечной регистрацией, с цифровой регистрацией.



Для символов условных обозначений приборов измерительных, в контекстном меню фигуры Visio, можно выбрать или изменить:

тип прибора: показывающий, регистрирующий или комбинированный (рис. 1),

Изменение типа измерительного прибора на условном обозначении.
Рис. 1. Изменение типа измерительного прибора на условном обозначении.

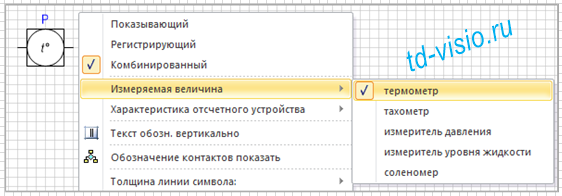

измеряемые параметры (рис. 2)

Выбор измеряемых параметров измерительного прибора на условном обозначении.
Рис. 2. Выбор измеряемых параметров измерительного прибора на условном обозначении.

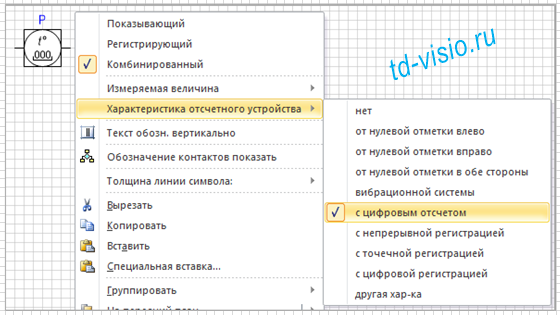

характеристику отсчетного устройства. На рис. 3, для прибора измерения температуры, выбрана характеристика с цифровым отсчетом

Выбор характеристики осчетного устройства измерительного прибора на условном обозначении.
Рис. 3. Выбор характеристики отсчетного устройства измерительного прибора на условном обозначении.

Если выбрана какая либо характеристика отсчетного устройства для отображения на условном обозначении прибора, текстовый блок, предназначенный для обозначения измеряемой величины, автоматически смещается, как показано на рис. 3.

В таблице ниже, показаны возможные варианты отображения отсчетного устройства для милливольтметра показывающего

Фигура Visio

Варианты условного обозначения

Миллиамперметр, подвижная часть которого может отклоняться от нулевой отметки вправо.

Миллиамперметр, подвижная часть которого может отклоняться от нулевой отметки вправо.

Миллиамперметр, подвижная часть которого может отклоняться от нулевой отметки влево.

Миллиамперметр, подвижная часть которого может отклоняться от нулевой отметки влево.

Миллиамперметр, подвижная часть которого может отклоняться в обе стороны от нулевой отметки.

Миллиамперметр, подвижная часть которого может отклоняться в обе стороны от нулевой отметки.

Миллиамперметр, с цифровым отсчетом.

Миллиамперметр, с непрерывной регистрацией (записывающий).

Миллиамперметр, с непрерывной регистрацией (записывающий).

Миллиамперметр, с точечной регистрацией (записывающий).

Миллиамперметр, с точечной регистрацией (записывающий).

Миллиамперметр, печатающий с цифровой регистрацией.

Миллиамперметр, печатающий с цифровой регистрацией.
