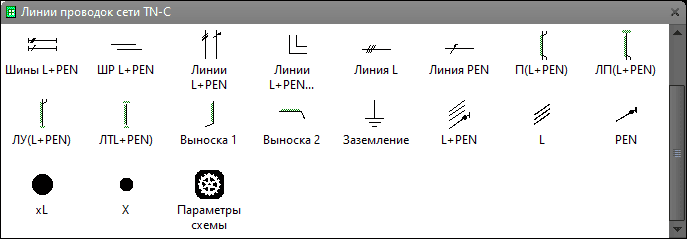

Трафарет Visio «Линии проводок сети TN-C»

Трафарет содержит условные графические обозначения линий, шин и вспомогательных элементов для принципиальных электрических схем в сетях с системой заземления TN-C. Все фигуры соответствуют требованиям ГОСТ 21.608—2021 и предназначены для проектирования и модернизации электроустановок в зданиях с устаревшими схемами питания.

Примечание: Система TN-C официально не рекомендуется к применению в новых зданиях согласно ПУЭ, однако шаблоны включены для случаев проектирования, реконструкции или эксплуатации существующих объектов.

1. Условные обозначения линий и шин

Распределительные шины

Фигура Visio	Условное графическое изображение
	Шины распределительные главные L+PEN. Встроенные точки подключения для 4–30 питающих линий.
	Шины распределительные групповые L+PEN. Встроенные точки подключения для 2–16 питающих линий.

Линии питания и соединения

Фигура Visio	Условное графическое изображение
	Линии питающей и распределительной сети L+PEN.
	Линии для изменения направления — из горизонтального в вертикальное и наоборот.
	Линия фазного провода L.
	Линия совмещённого нулевого провода PEN.
	Перемычка L+PEN — для соединения участков шин.
	Приходящая линия L+PEN — обозначает вход питания.
	Уходящая линия L+PEN — обозначает направление от источника.
	Транзитная линия — проходит через узел без подключения.

Выноски и поясняющие надписи

Фигура Visio	Условное графическое изображение
	Выноска вертикальная — с поясняющей надписью для линий. Применяется, когда нет места для надписи рядом с линией.
	Выноска горизонтальная — альтернативное размещение поясняющей надписи. Для схем с ограниченным пространством.

Идентификаторы и точки соединения

Фигура Visio	Условное графическое изображение
	Заземление.
	Идентификатор проводов L+PEN.
	Идентификатор проводов L.
	Идентификатор провода PEN.
	Точка соединения для линий L.
	Точка соединения для линий PEN.

2. Особенности использования

Функциональные возможности и свойства шаблонов из трафарета «Линии проводок сети TN-C» полностью аналогичны шаблонам из трафарета «Линии проводок сети TN-S».

• Все фигуры оснащены точками подключения и управляющими маркерами для точного позиционирования.
• Поясняющие надписи заполняются в таблице «Данные фигуры» — с расчётными данными или без них (по ГОСТ 21.608—2021, Приложение К).
• При нехватке места на схеме можно использовать выноски (вертикальные или горизонтальные).
• Контекстное меню позволяет управлять отображением поясняющих надписей, точек соединения и других элементов.

Это обеспечивает единый стиль оформления и простую интеграцию в проекты, даже при работе с устаревшими системами заземления.
