Трафарет Visio «Формы боковиков»

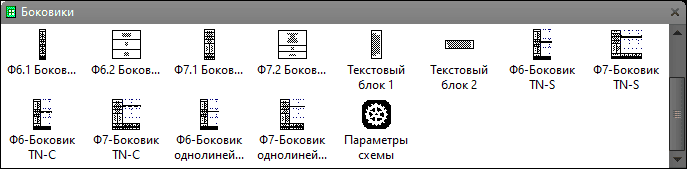

Трафарет Visio «Формы боковиков по ГОСТ 21.608—2021» - состав

Трафарет Visio «Формы боковиков по ГОСТ 21.608—2021».

Трафарет содержит стандартные и расширенные шаблоны боковиков для принципиальных электрических схем, соответствующие требованиям ГОСТ 21.608—2021. Все формы легко интегрируются в проекты, масштабируются и настраиваются под конкретные задачи.

1. Стандартные формы боковиков

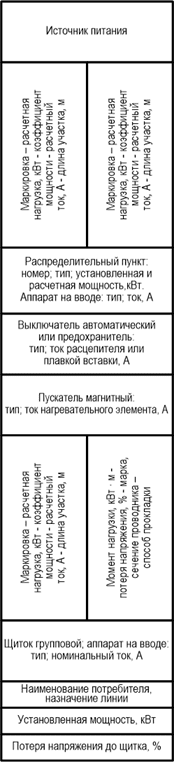

Форма 6 — Боковик принципиальной схемы питающей и распределительной сетей

Предназначен для оформления схем распределения электроэнергии от ввода до групповых линий. Соответствует требованиям ГОСТ к оформлению поясняющих надписей, маркировке и расположению элементов.

Боковик принципиальной схемы питающей и распределительной сетей Пример заполнения боковика
Рис. 1. Форма 6 — Боковик принципиальной схемы питающей и распределительной сетей.

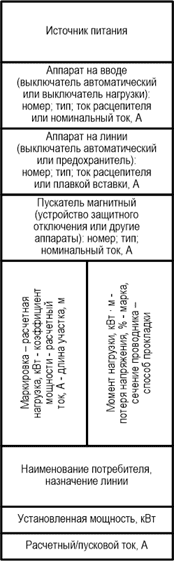

Форма 7 — Боковик принципиальной схемы магистрального и группового щитка освещения

Используется для схем освещения, включая магистральные и групповые линии.

Боковик принципиальной схемы магистрального и группового щитка освещения Пример заполнения боковика
Рис. 2. Форма 7 — Боковик принципиальной схемы магистрального и группового щитка освещения.

Текстовые блоки для нестандартных решений

Для создания индивидуальных боковиков или дополнения схем в трафарете предусмотрены универсальные текстовые блоки:

  • Вертикальный текст — для размещения поясняющих надписей вдоль схемы.
  • Горизонтальный текст — для стандартного размещения подписей.

Блоки легко редактируются: изменяйте шрифт, размер, выравнивание и ориентацию под стиль вашего боковика.

Текстовый блок: вертикальный Текстовый блок: горизонтальный
Рис. 3. Текстовые блоки: вертикальный и горизонтальный.


2. Боковики со встроенными распределительными шинами

Усовершенствованные шаблоны, включающие встроенные шины питания, что позволяет быстро формировать схемы без дополнительного черчения шин и точек подключения.

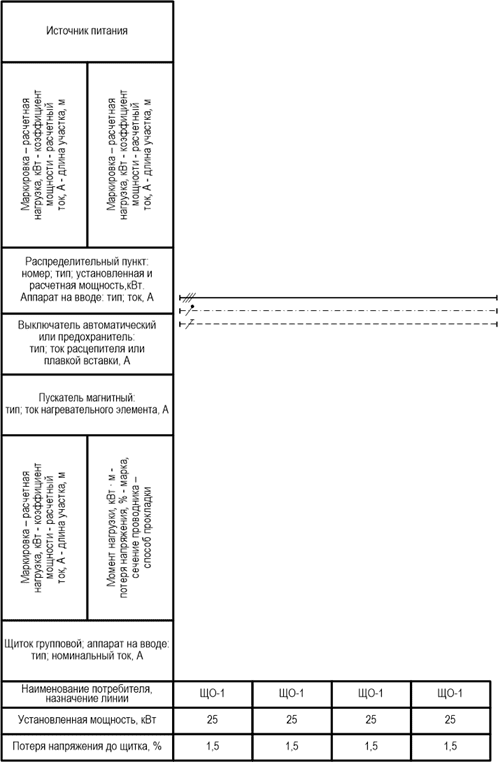

Форма 6 для схем сети TN-S

Содержит шины L + N + PE. Количество подключаемых линий — от 4 до 30. Шаг между точками подключения настраивается через таблицу данных фигуры.

Форма 6 для схем сети TN-S со встроенными шинами L+N+PE
Рис. 4. Форма 6 для схем сети TN-S.

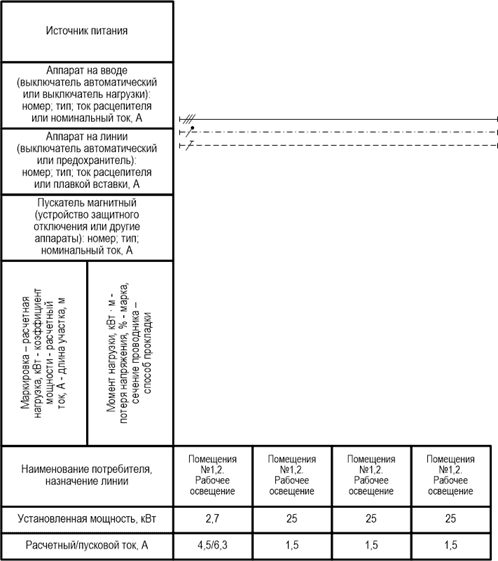

Форма 7 для схем сети TN-S

Аналогична Форме 6. Также включает шины L + N + PE и поддерживает от 4 до 30 линий с регулируемым шагом между точками подключения.

Форма 7 для схем сети TN-S со встроенными шинами L+N+PE
Рис. 5. Форма 7 для схем сети TN-S.

Дополнительные исполнения

Обе формы (6 и 7) представлены в трёх вариантах:

  • TN-S — шины L + N + PE (современные схемы);
  • TN-C — шина L + PEN (для модернизации старых сетей);
  • Однолинейное исполнение — шина L (упрощённые схемы).

Примечание: Система TN-C официально не рекомендуется к применению в новых зданиях согласно ПУЭ, однако шаблоны включены для проектирования и реконструкции существующих объектов, где такие сети ещё эксплуатируются.

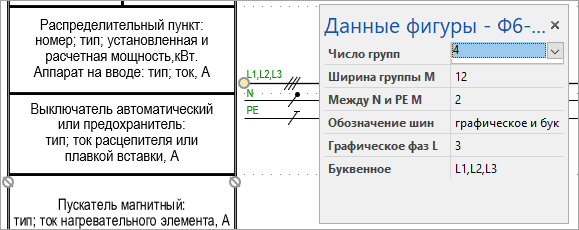

Настройка параметров через таблицу данных фигуры

Параметры боковиков настраиваются через окно «Данные фигуры» (правый клик по фигуре → «Данные фигуры»). Доступные параметры:

  • Количество линий — задайте от 4 до 30.
  • Шаг между линиями — выберите в зависимости от ширины текстовых блоков, расположенных у обозначений.
  • Расстояние между проводниками N и PE — стандартное (2 модуля) или уменьшенное (1 модуль), что позволяет разместить больше групп.
  • Обозначение шин — можно выбрать: без обозначений, графическое, буквенное или комбинированное (графическое и буквенное).

Настройка отображения элементов боковика через таблицу Данные фигуры
Рис. 6. Настройка отображения элементов боковика через таблицу «Данные фигуры».

Все боковики масштабируются без потери качества и совместимы с другими элементами схем. Их можно копировать, группировать и встраивать в любые проекты Visio.
