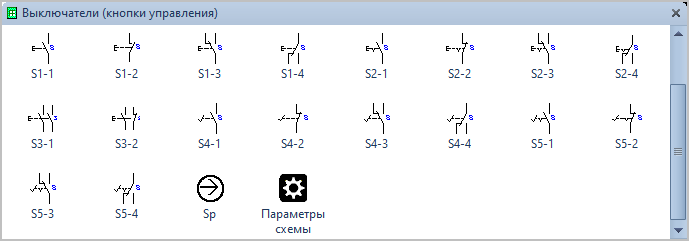

Фигуры Visio Выключатели (кнопки управления).

Трафарет Visio Выключатели (кнопки управления).


Состав трафарета Visio Выключатели (кнопки управления).

Фигура Visio

Условное обозначение

Выключатель замыкающий, без фиксации положения.

Выключатель замыкающий, без фиксации положения.

Включение:

  • общий символ,
  • нажатием,
  • поворотом,
  • вытягиванием,
  • ключом.

Выключатель размыкающий, без фиксации положения.

Выключатель размыкающий, без фиксации положения.

Включение:

  • общий символ,
  • нажатием,
  • поворотом,
  • вытягиванием,
  • ключом.

Выключатель переключающий, без фиксации положения.

Выключатель переключающий, без фиксации положения.

Включение:

  • общий символ,
  • нажатием,
  • поворотом,
  • вытягиванием,
  • ключом.

Выключатель переключающий на 2 направления, без фиксации положения.

Выключатель переключающий на 2 направления, без фиксации положения.

Включение:

  • общий символ,
  • нажатием,
  • поворотом,
  • вытягиванием,
  • ключом.

Выключатель замыкающий, с фиксацией.

Выключатель замыкающий, с фиксацией.

Включение: общий символ, нажатием, поворотом, вытягиванием, ключом.

Отключение: поворотом, вытягиванием, нажатием, ключом.

Выключатель размыкающий, с фиксацией.

Выключатель размыкающий, с фиксацией.

Включение: общий символ, нажатием, поворотом, вытягиванием, ключом.

Отключение: поворотом, вытягиванием, нажатием, ключом.

Выключатель переключающий, с фиксацией.

Выключатель переключающий, с фиксацией.

Включение: общий символ, нажатием, поворотом, вытягиванием, ключом.

Отключение: поворотом, вытягиванием, нажатием, ключом.

Выключатель переключающий на 2 направления, с фиксацией.

Выключатель переключающий на 2 направления, с фиксацией.

Включение: общий символ, нажатием, поворотом, вытягиванием, ключом.

Отключение: поворотом, вытягиванием, нажатием, ключом.

Выключатель без фиксации положения, 2 замыкающих контакта.

Выключатель без фиксации положения, 2 замыкающих контакта.

Включение:

  • общий символ,
  • нажатием,
  • поворотом,
  • вытягиванием,
  • ключом.

Выключатель без фиксации положения, 1 замыкающий и 1 размыкающий контакт.

Выключатель без фиксации положения, 1 замыкающий и 1 размыкающий контакт.

Включение:

  • общий символ,
  • нажатием,
  • поворотом,
  • вытягиванием,
  • ключом.

Выключатель замыкающий педальный, без фиксации положения.

Выключатель замыкающий педальный, без фиксации положения.

Выключатель размыкающий педальный, без фиксации положения.

Выключатель размыкающий педальный, без фиксации положения.

Выключатель переключающий педальный, без фиксации положения.

Выключатель переключающий педальный, без фиксации положения.

Выключатель переключающий педальный на 2 направления, без фиксации положения.

Выключатель переключающий педальный на 2 направления, без фиксации положения.

Выключатель замыкающий педальный, с фиксацией.

Выключатель замыкающий педальный, с фиксацией.

Выключатель размыкающий педальный, с фиксацией.

Выключатель размыкающий педальный, с фиксацией.

Выключатель переключающий педальный, с фиксацией.

Выключатель переключающий педальный, с фиксацией.

Выключатель переключающий педальный на 2 направления, с фиксацией.

Выключатель переключающий педальный на 2 направления, с фиксацией.

Символ принудительного размыкания (замыкания).

Символ принудительного размыкания (замыкания).



Дополнительные варианты условных обозначений, можно получить выбрав в контекстном меню фигуры Visio соответствующие пункты.

Например для символа выключателя переключающего без фиксации положения, изменить способ включения: общий символ, нажатием, поворотом, вытягиванием или ключом

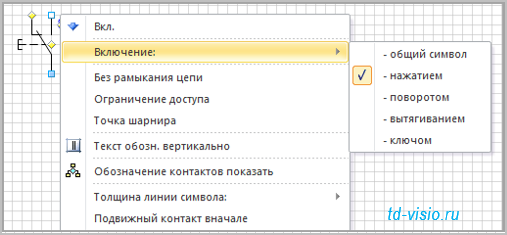

Контекстное меню фигуры Visio Выключатель переключающий, без фиксации положения
Контекстное меню фигуры Visio Выключатель переключающий, без фиксации положения.

получим следующие варианты условных обозначений

Выключатель переключающий, без фиксации положения общий символ, Выключатель переключающий, без фиксации положения включение нажатием, Выключатель переключающий, без фиксации положения включение поворотом, Выключатель переключающий, без фиксации положения включение вытягиванием, Выключатель переключающий, без фиксации положения включение ключом.



Для любого из условных обозначений переключателя, можно в контекстном меню можно добавить функцию без размыкания цепи

Выключатель переключающий без разрыва цепи, без фиксации положения,

для всех обозначений выключателей, функцию Ограничение доступа

Выключатель переключающий, без фиксации положения, включение ключом с функцией ограничения доступа.

Символ принудительного размыкания (замыкания), добавляется к условному обозначению путём перемещения из трафарета в район его расположения возле условного обозначения. Он будет приклеен к специально предназначенной для этой цели точке подключения и всегда, независимо от перемещения, поворота, будет занимать правильное положение и направление.

Выключатель замыкающий с функцией принудительного размыкания (замыкания).
