Состав трафарета Visio «Электротехнические устройства и электроприемники»

Условные графические изображения (УГИ) электротехнических устройств и электроприемников разработаны в соответствии с требованиями ГОСТ 21.210–2014.

Трафарет предназначен для оформления планов расположения электрооборудования, систем освещения и прокладки электрических сетей в зданиях различного назначения.

Фигура Visio	Условное обозначение
	1. Устройство электротехническое. Общее изображение.
	2. Устройство электрическое, в т.ч. с электродвигателем.
	3. Устройство с многодвигательным электроприводом.
	4. Устройство с генератором.
	5. Двигатель-генератор.
	6. Комплектное трансформаторное устройство с одним трансформатором.
	6.1. Трансформатор малой мощности без прямоугольного контура.
	7. Комплектное трансформаторное устройство с несколькими трансформаторами.
	8. Установка комплектная конденсаторная.
	9. Установка комплектная преобразовательная.
	10. Батарея аккумуляторная.
	11. Устройство электронагревательное. Общее изображение.

Настройка условных графических изображений

Размеры условных обозначений электротехнических устройств можно задавать двумя способами:

• вручную — с помощью управляющих маркеров;

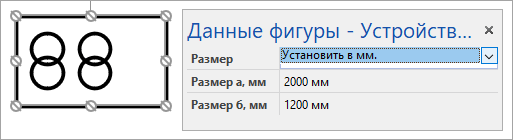

• точно — по фактическим габаритам оборудования в масштабе чертежа через таблицу «Данные фигуры».

Это позволяет точно отображать компоновку оборудования на планах и соответствовать требованиям ГОСТ к оформлению проектной документации.
