Трафареты Visio Однолинейная схема электроснабжения.

Условные графические обозначения коммутационных аппаратов и заземляющих устройств поддерживают динамическое переключение состояний — «включено» / «отключено».

Эта функция позволяет использовать начерченные схемы не только как проектные, но и как оперативные, отражая фактическое положение аппаратов на текущий момент времени.

Размеры условных обозначений можно пропорционально изменять по модулю размерности М, в соответствии с требованиями ГОСТ IEC 61082-1-2014 (п. 5.7.3.2).

Допустимые значения модуля М: 1,8 (2,0), 2,5, 3,5, 5, 7, 10, 14, 20 мм.

При изменении размера символов автоматически корректируются:

• Высота текстовых надписей,
• Толщина линий.

Это обеспечивает единообразное и стандартное оформление схемы при любом масштабе.

Предусмотрена возможность единообразного изменения параметров текста для всех элементов схемы одновременно. Настройки применяются отдельно для:

• позиционных обозначений,
• маркировок выводов и цепей.

Через общие настройки можно задать:

• цвет текста,
• высоту шрифта,
• масштаб отображения.

Это позволяет быстро привести оформление всей схемы к единому стилю без ручного редактирования каждого элемента.

В общих настройках схемы можно задать положение позиционных обозначений относительно условного графического обозначения при вертикальной ориентации. Это позволяет привести оформление к требованиям выбранного стандарта:

• Слева от символа — соответствует ГОСТ IEC 61082-1–2014 (п. 7.1.2.4), где технические данные размещаются слева от УГО.
• Справа от символа — соответствует традиционной практике, закреплённой в ГОСТ 2.702–2011 (п. 5.3.11).

Настройка применяется единообразно ко всем элементам схемы, без необходимости ручной корректировки каждого элемента.

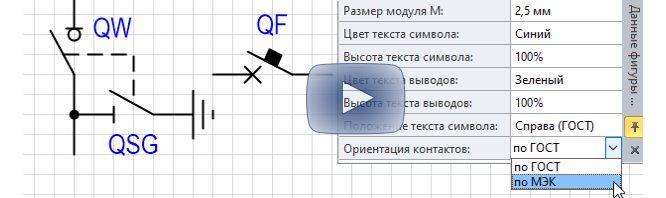

В общих настройках схемы можно задать ориентацию символов контактов при горизонтальном расположении. Это позволяет привести оформление к требованиям выбранного стандарта:

• Движение контакта вверх — соответствует ГОСТ IEC 61082-1–2014 (п. 7.4.4.4), где направление срабатывания контакта условно направлено вверх.
• Движение контакта вниз — соответствует традиционной практике, закреплённой в ГОСТ 2.702–2011.

Настройка применяется единообразно ко всем коммутационным аппаратам на схеме, без ручного редактирования каждого УГО.

Для поворота и ориентации условных обозначений не требуется использовать дополнительные команды, такие как «Повернуть» или «Отразить». Достаточно переместить управляющий маркер фигуры в нужное положение — символ автоматически примет корректную ориентацию.

При этом:

• Элементы УГО сохраняют правильное взаимное расположение,
• Текстовые надписи (позиционные обозначения, маркировка выводов) разворачиваются и выравниваются в соответствии с требованиями стандартов.
