Реалистичные градиентные заливки в Visio

Стандартными средствами Visio 2003-2010, невозможно получить реалистичные градиентные заливки, так как нет функций для перемещения точки градиента.

В версиях Visio 2013 значительно расширены возможности форматирования заливок. В них добавлена возможность не только перемещения точки градиента, но и создания их множества и присвоения каждой своего цвета, своей яркости и прозрачности. Это здорово, но не каждый готов платить дополнительные деньги за новую версию, когда предыдущие, успешно справляются с основными задачами для создания чертежей и схем.

Подробнее: Реалистичные градиентные заливки в Visio 2003-2010.


Несмотря на то, что написано много статей о работе со слоями в  Visio, многие пользователи, напрасно забывают об этой полезной функции, а некоторые, не знают.

Поэтому, в этой статье, еще раз рассмотрим инструменты для работы со слоями, способы создания слоев и послойного форматирования, варианты чертежей, в которых целесообразно использовать данный инструмент.

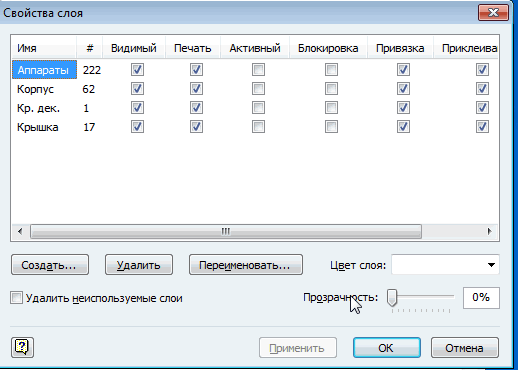

Свойства слоя Visio

Подробнее: Работа со слоями в Visio. Часть 1.

Формат заливки фигур Visio по шаблону

В прошлой статье, Формат заливки фигур Visio, мы рассмотрели стандартные варианты заливок фигур. В этой статье будут рассмотрены способы форматирования заливок фигур по шаблону.

Для примеров будем использовать шаблоны узоров заливок Материалы в сечении ГОСТ 2.306 из Библиотеки трафаретов Visio GOST Electro.


Подробнее: Формат заливки фигур Visio по шаблону

Таблица Visio

Всем хороша и удобна программа Visio, но один недостаток в ней все же есть: это отсутствие хотя бы элементарного редактора таблиц.

Поэтому для создания таблиц в Visio, приходится группировать фигуры прямоугольников. И хотя это несложно, требуются затраты дополнительного времени.

Подробнее: Таблица Visio

Формат заливки фигур Visio

После того, как в декабре 2011 г. в состав библиотек условных обозначений были добавлены шаблоны заливок материалов в сечении по ГОСТ 2.306, выяснилось, что некоторые пользователи Visio, не знают, как ими пользоваться.

В этой статье, мы рассмотрим стандартные варианты форматирования заливки фигур Visio.

В следующей статье, будут рассмотрены варианты форматирования заливок фигур с использованием шаблонов заливок.

Подробнее: Формат заливки фигур Visio

Текстовая выноска для Visio

Одной из часто используемых в чертежах фигур, является текстовая выноска, и хотя в стандартных трафаретах Visio таких фигур достаточно, не всегда можно приспособить их под собственные нужды.

Хочу предложить Вам один из своих вариантов фигуры Текстовая выноска, которая обладает более широкими функциональными возможностями для изменения внешнего вида.

Подробнее: Текстовая выноска для Visio


Схема замещения в Visio

 Мне задали вопрос: К какому ГОСТу относится изображение источника тока с двумя стрелочками внутри, например как на схеме замещения:

Несмотря на то, что практически во всех электротехнических изданиях символ идеального источника выглядит именно как на указанной схеме, а идеальный источник напряжения (ЭДС) в виде стрелочки в окружности, в ГОСТах аналогичных символов лично я не встречал.

Подробнее: Идеальный источник - условное обозначение на схеме

Din-рейка - шаблон Visio.

Один из вариантов фигуры Visio дин-рейки c изменяемой длиной, которую можно скачать на этой странице внизу.

Изменить длину дин-рейки, можно передвинув маркер фигуры или выбрав стандартный размер длины в окне Данные фигуры.

Подробнее: Din-рейка - шаблон Visio

Прибор электроизмерительный (вольтметр)

Фугуру, которую Вы сможете загрузить, наверное првильнее было назвать: символ прибора для измерения напряжения, так как в таблице данных фигуры, можно выбрать параметры отображения символа.

В результате, имея одну фигуру, можно получить следующие символы обозначений: вольтметр, микровольтметр, милливольтметр, вольтметр двойной, вольтметр дифференциальный; а так же изменить тип прибора: показывающий или регистрирующий.

Подробнее: Прибор электроизмерительный (вольтметр)
