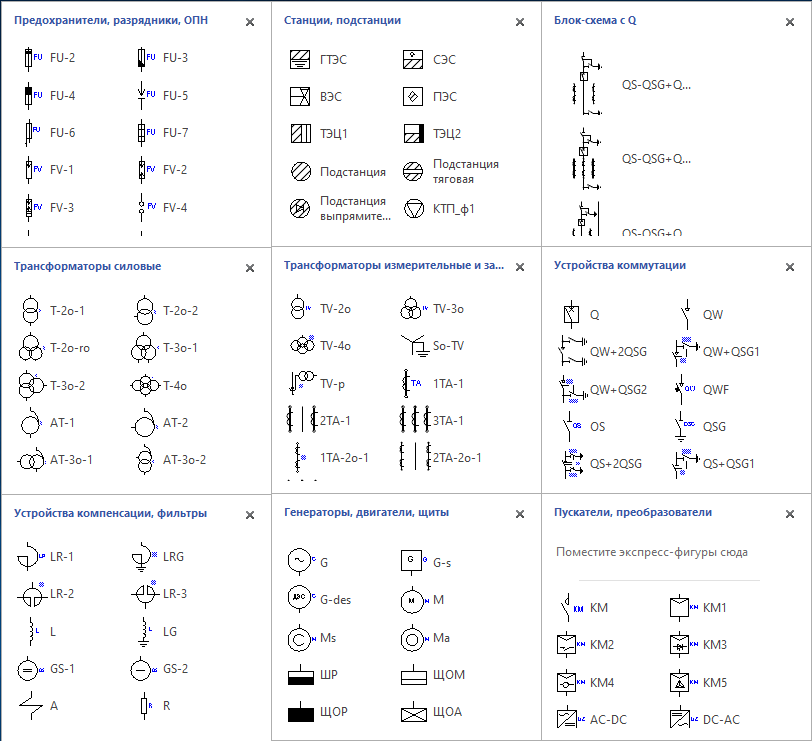

Трафареты Visio Однолинейная схема электроснабжения.

1. Все символы устройств коммутации, можно переключить из положения отключено в положение включено, что позволяет использовать начерченные схемы в качестве оперативных - отражать действительное положение коммутационных аппаратов и заземляющих устройств на текущий момент времени.

2. Размеры символов можно изменять пропорционально модулю размерности М, в соответствии с ГОСТ IEC 61082 - 1 - 2014, 5.7.3.2 Модуль размерности. Применительно к бумажным представлениям и их эквивалентам модуль размерности М можно выбрать из следующих значений в миллиметрах: 1,8 (2,0) мм; 2,5 мм; 3,5 мм; 5 мм; 7 мм; 10 мм; 14 мм; 20 мм.

При этом, высота текстовых строк и толщина линий, изменяются пропорционально изменению размера символов.

3. Предусмотрена возможность изменения для всех элементов схемы одновременно, цвета текста и размера шрифта (раздельно для позиционных обозначений и маркировок выводов)

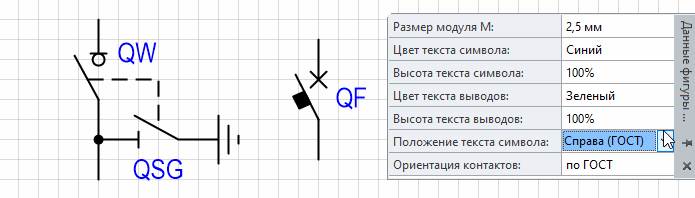

4.1. Положение текста (позиционного обозначения) относительно символа - в случае вертикальной ориентации выводов: с левой стороны от символа (по ГОСТ IEC 61082 - 1 - 2014, 7.1.2.4 Представление технических данных) или с правой стороны от символа (по ГОСТ 2.702-2011, п. 5.3.11)

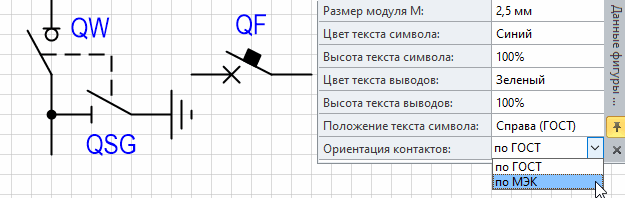

4.2. Ориентацию символов контактов при горизонтальном расположении соединительных линий так, чтобы воображаемое направление движения контакта при активизации соответствовало движению: вверх (по ГОСТ IEC 61082 - 1 - 2014, 7.4.4.4 Ориентация символов контактов) или вниз (по ГОСТ 2.702-2011)

5. Для поворота символов условных обозначений, нет необходимости тратить время на дополнительные команды, такие как повернуть и отразить, достаточно переместить маркер фигуры в нужную точку.

При этом, элементы условного обозначения и текстовые надписи займут правильное положение в соответствии с требованиями стандартов.
