Фугуру, которую Вы сможете скачть, наверное првильнее было назвать: символ прибора для измерения напряжения, так как в таблице данных фигуры, можно выбрать параметры отображения символа.

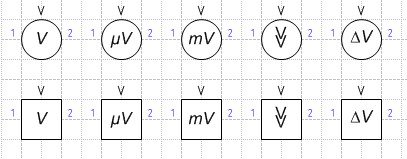

В результате, имея одну фигуру, можно получить следующие символы обозначений: вольтметр, микровольтметр, милливольтметр, вольтметр двойной, вольтметр дифференциальный; а так же изменить тип прибора: показывающий или регистрирующий.
Способы форматирования отображения символа.
1. Изменить параметры отображения символа прибора в окне Данные фигуры
2. Открыть Окно данных двойным щелчком мыши на фигуре, символ которой необходимо изменить.
В открывшемся окне выбрать желаемое отображение и в случае необходимости заполнить текстовые поля.
3. В контекстном меню (правый челчек мыши на фигуре), можно сменить тип прибора, а так же скрыть (показать) нумерацию выводов.
Текстовые поля.
В состав фигуры символа прибора, входит 3 текстовых блока для отображения данных прибора и 2 текстоых блока для нумерации выводов, которые можно заполнить в таблице данных.
Текстовые блоки, расположены оптимально для отображения на схеме, но в случае необходимости, любой текстовый блок можно переместить. Для этого, в выбраннй фигуре необходимо щелкнут по тексту, и за появившийся управляющий маркер переместить текстовый блок в более удобное место.
