Трафареты Visio Модульное оборудование Legrand

Область применения.

Библиотека Visio Модульное оборудование Legrand, предназначена для составления презентабельных схем компоновки и коммутации с высокой степенью детализации на чертеже параметров используемых в схеме аппаратов и оборудования.


Пример

Схема компоновки щитка выполнена с помощью шаблонов Visio Модульное оборудование Legrand.

Для просмотра с высоким разрешением, откройте изображение в новом окне или вкладке.

Схема компоновки и коммутации .

Схема компоновки щитка Legrand

Щиток в собранном виде.

Щиток в собранном виде в Visio

Отличительные особенности фигур.

Высокая степень сходства фигур Visio с внешним видом аппаратов позволит оценить внешний вид щита в сборе, на стадии разработки.

Фигура Visio - счетчик электрической энергии

Отображение выбранных типа аппарата, характеристик и параметров, на чертеже аппарата – исключит ошибки на стадии монтажных работ.

Фигура Visio - автоматический выключатель

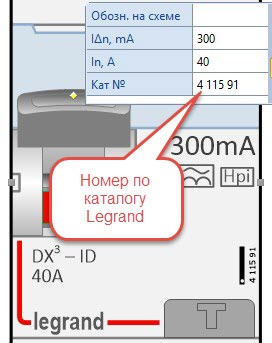

Автоматическое определение номера по каталогу Legrand, в зависимости от выбранных параметров оборудования, упростит составление спецификации.

Фигура Visio - выбор параметров

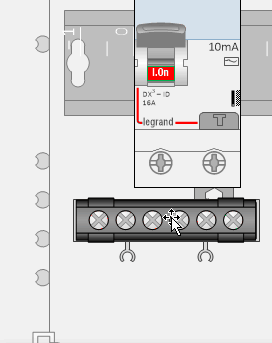

Встроенные течки подключения позволят не только точно расположить аппараты на схеме компоновки щита, но и развернут их в правильное положение.


Видео-обзор библиотеки Visio модульное оборудование Legrand.


Системные требования.

 Для работы с Библиотекой трафаретов, требуется установленная одна из программ Microsoft Office: Visio 2007, Visio 2010, Visio 2013, Visio 2016, Visio 2019 или Visio 2021.

Системные требования аналогичные требованиям, предъявляемым к программе Microsoft Office Visio.

Примечание: Программа Visio, в состав продукта не входит!
