Примечание к Электроавтоматика ПРО


Библиотека Visio Электроавтоматика ПРО была разработана в 2013 году, для построения электрических схем по стандартам IEC и ГОСТ.
С 1 февраля 2016 года, введен в действие новый ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который является переведенной на русский язык копией стандарта IEC, определяющего требования к символам условных обозначений для использования в электротехнических схемах.
В связи с этим, символы условных обозначений, входящие в библиотеку, следует также, использовать для выполнения электротехнических схем по ГОСТ Р МЭК 60617, а все замечания в описании и справочной информации относящиеся к стандарту IEC, в равной степени относятся к ГОСТ Р МЭК 60617 и другим взаимосвязанным стандартам.

Трафарет Visio Переключатели многопозиционные.
Трафарет Visio Переключатели многопозиционные.



Переключатели многопозиционные однополюсные (тип 1).

 Фигура условного обозначения переключателя (тип 1), входчщия в Трафарет Visio Переключатели многопозиционные, универсальная и с помощью инструментов управления, можно получить различные конфигурации условного обозначения:

 1. В таблице данных фигуры, можно изменить количество позиций переключателя (в диапазоне от двухпозиционного до двенадцатипозиционного).

Фигура Visio - изменение количества позиций переключателя
Изменение количества позиций переключателя.

   Например:

Фигура Visio - переключатель однополюсный двухпозиционный.
Переключатель однополюсный двухпозиционный.
Фигура Visio - переключатель однополюсный двенадцатипозиционный.
Переключатель однополюсный двенадцатипозиционный.




 2. Управляющие маркеры фигуры, служат для изменения подвижного контакта переключателя.

Фигура Visio - управляющие маркеры для изменения подвижного контакта переключателя.
Управляющие маркеры для изменения подвижного контакта переключателя.

 С помощью управляющего маркера 1 фигуры, можно сделать подвижный контакт переключателя, замыкающим одновременно любое количество цепей в одном положении, а с помощью управляющего маркера 2, передвинуть подвижный контакт в любое другое положение.

Например:

Фигура Visio- переключатель с подвижным контактом, замыкающим две соседние цепи в каждой позиции.
Переключатель однополюсный, десятипозиционный с подвижным контактом, замыкающим две соседние цепи в каждой позиции.
Фигура Visio - переключатель с подвижным контактом, замыкающим четыре соседние цепи в каждой позиции.
Переключатель однополюсный, десятипозиционный с подвижным контактом, замыкающим четыре соседние цепи в каждой позиции.
Фигура Visio - переключатель с подвижным контактом в третьей позиции, замыкающим три соседние цепи.
Переключатель однополюсный, десятипозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции, подвижный контакт в третьей позиции



3. Через контекстное меню фигуры переключателя, можно изменить подвижный контакт на контакт с безразрывным переключением цепи, а с помощью управляющего маркера 2 передвинуть в любую позицию.

Например:

Фигура Visio - переключатель однополюсный, десятипозиционный с безобрывным переключением цепи.
Переключатель однополюсный, десятипозиционный с безобрывным переключением цепи.

Изменение условного обозначения переключателя (тип 1) - видео:



Переключатели многопозиционные однополюсные (тип 2).

 Фигура условного обозначения переключателя (тип 2), универсальная и с помощью инструментов управления, можно получить различные конфигурации условного обозначения:

  • в таблице данных фигуры, можно изменить количество позиций переключателя от 3 до 12.
  • с помощью управляющих маркеров, можно изменить конфигурацию подвижного контакта и его позицию.

   Например:

Фигура Visio - переключатель однополюсный, четырехпозиционный
Переключатель однополюсный, четырехпозиционный с подвижным контактом, замыкающим две цепи, исключая одну промежуточную.
Фигура Visio - переключатель однополюсный, восьмипозиционный
Переключатель однополюсный, восьмипозиционный с подвижным контактом, замыкающим четыре цепи, исключая одну промежуточную.

Фигура Visio - переключатель однополюсный, десятипозиционный
Переключатель однополюсный, десятипозиционный с подвижным контактом, замыкающим четыре цепи, исключая одну промежуточную.



Изменение условного обозначения переключателя (тип 2) - видео:



Переключатели многопозиционные однополюсные (тип 3).

   Фигура условного обозначения переключателя (тип 3), универсальная и с помощью инструментов управления, можно получить различные конфигурации условного обозначения:

  • в таблице данных фигуры, можно изменить количество позиций переключателя от 3 до 12.
  • с помощью управляющих маркеров, можно изменить конфигурацию подвижного контакта и его позицию.

 Некоторые варианты возможных обозначений:

Фигура Visio - переключатель однополюсный, шестипозиционный
Переключатель однополюсный, шестипозиционный с подвижным контактом, замыкающим две цепи, исключая две промежуточных.
Фигура Visio - переключатель однополюсный, девятипозиционный
Переключатель однополюсный, девятипозиционный с подвижным контактом, замыкающим четыре цепи, исключая две промежуточных.

Фигура Visio - переключатель однополюсный, двенадцатипозиционный
Переключатель однополюсный, двенадцатипозиционный с подвижным контактом, замыкающим три цепи, исключая две промежуточных.



Изменение условного обозначения переключателя (тип 3) - видео:



Переключатели многопозиционные однополюсные (тип 4).

 Фигура условного обозначения переключателя (тип 4), позволяет изменить:

  • конфигурацию подвижного контакта с двумя исключающими промежутками.
  • количество позиций переключателя, можно изменить в таблице данных фигуры от 5 до 12.

 Некоторые примеры возможных обозначений:

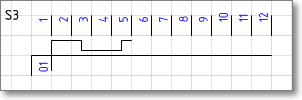

Фигура Visio - переключатель с подвижным контактом, замыкающим три цепи, исключая две промежуточных.
Переключатель однополюсный, десятипозиционный с подвижным контактом, замыкающим три цепи, исключая две промежуточных.
Фигура Visio - переключатель с подвижным контактом, замыкающим девять цепей, исключая две промежуточных.
Переключатель однополюсный, двенадцатипозиционный с подвижным контактом, замыкающим девять цепей, исключая две промежуточных.




Изменение условного обозначения переключателя (тип 4) - видео:



Переключатели многопозиционные, многополюсные.

 Следующий тип фигур, служит для построения условных обозначений переключателей с числом полюсов (плат галетного переключателя и т.д.) более 1.

В трафарете Visio Переключатели многопозиционные, они индефицированы как дополнительные полюса и в своем составе, содержат символ механической связи для объединения с основным обозначением переключателя.

 Добавляя на схему данную фигуру и объединяя её с основным символом, можно получить многопозиционные переключатели с любым количеством полюсов, например:

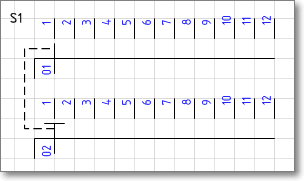

Фигура Visio - переключатель двухполюсный, двенадцатипозиционный
Переключатель двухполюсный, двенадцатипозиционный, один из контактов которого из полюсов с безобрывным переключением.
Фигура Visio - переключатель двухполюсный, шестипозиционный
Переключатель двухполюсный, шестипозиционный с подвижными контактами, замыкающими по две цепи, исключая одну промежуточную.

Фигура Visio - переключатель трехполюсный, трехпозиционный.
Переключатель трехполюсный, трехпозиционный.
Фигура Visio - переключатель двухполюсный, двухпозиционный.
Переключатель двухполюсный, двухпозиционный.




Пример построения условного обозначения переключателя многополюсного - видео:



Переключатель многопозиционный независимых цепей.

   Фигура условного обозначения переключателя независимых цепей, универсальная и с помощью инструментов управления, можно получить различные конфигурации условного обозначения:

  • в таблице данных фигуры, можно изменить количество позиций переключателя от 2 до 12.
  • в контекстном меню фигуры, можно изменить подвижный контакт на контакт с безобрывным переключением и его позицию.

   Некоторые варианты возможных обозначений:

Фигура Visio - переключатель двенадцатипозиционный независимых цепей.
Переключатель двенадцатипозиционный независимых цепей.
Фигура Visio - переключатель двенадцатипозиционный независимых цепей с безобрывным переключением.
Переключатель двенадцатипозиционный независимых цепей с безобрывным переключением.




Изменение фигуры условного обозначения переключателя независимых цепей - видео:



Переключатели многопозиционные, с числом позиций более 12.

   Для построения условных обозначений переключателей с числом позиций блее 12, служат фигуры дополнительных позиций переключателей.

   "Приклеивая" их к основному условному обозначению переключателя, можно получить сколь угодно позиций, например:

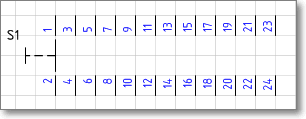

Фигура Visio - переключатель двухполюсный, шестнадцатипозиционный
Переключатель двухполюсный, шестнадцатипозиционный с безобрывным переключением.


Фигура Visio - переключатель двадцатипозиционный независимых цепей.
Переключатель двадцатипозиционный независимых цепей.



Построение переключателей, с числом позищий белее 12 - видео:
