Примечание к Электроавтоматика ПРО


Библиотека Visio Электроавтоматика ПРО была разработана в 2013 году, для построения электрических схем по стандартам IEC и ГОСТ.
С 1 февраля 2016 года, введен в действие новый ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который является переведенной на русский язык копией стандарта IEC, определяющего требования к символам условных обозначений для использования в электротехнических схемах.
В связи с этим, символы условных обозначений, входящие в библиотеку, следует также, использовать для выполнения электротехнических схем по ГОСТ Р МЭК 60617, а все замечания в описании и справочной информации относящиеся к стандарту IEC, в равной степени относятся к ГОСТ Р МЭК 60617 и другим взаимосвязанным стандартам.

    Фигуры Visio входящие в состав библиотеки трафаретов "Электроавтоматика ПРО", представляют из себя графические символы (условные графические обозначения) с помощью которых можно создавать схемы электрические принципиальные (электроавтоматики, управления электропиводом и другими электрическими устройствами, и аналогичные)
    Используя одну библиотеку трафаретов, пожно создавать и оформлять электрические схемы как по Международным стандартам IEC (Европейским стандартам - EN), так и по Российским стандартам ГОСТ.

    Для того, что бы объединить символы условных обозначений в одну библиотеку, были произведены сравнение соответствующих категорий обозначений ГОСТ и IEC и приняты следующие решения:
1. Если символы условных обозначений были одинаковыми, они помещались в один трафарет и никак не помечались. При этом:

  • если внешний вид условного обозначения по ГОСТ пердлогал варианты, то для созания фигуры Visio использоался тот, который соответствовал обозначению рекомендованному стандартом IEC, а другой считался устаревшим и во внимание не принимался. К примеру:

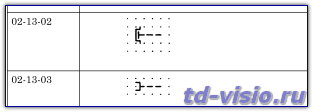

Фрагмет стандарта IEC 60617-2
Фрагмент стандарта IEC 60617-2

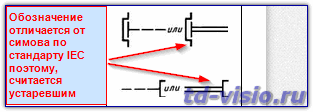

Фрагмент ГОСТ 2.721
Фрагмент ГОСТ 2.721




  • Если размеры условного обозначения по ГОСТ не заданы стандартом, приведены в модульной сетке без указания шага сетки или заданы с диапазоном размеров, размеры принимались по стандарту IEC.

2. Если отличались только некоторые условные обозначения из определенной категории, то они помещались в один трафарет, но помечалась их принадлежность к стандарту в названии фигуры:

Трафарет Visio
Трафарет Visio Реле (управление устройствами).

3. Если все условные обозначения определенной категории отличелись, они помещались в разные трафареты и принадлежность к стандарту отмечалась в названии трафарета. Это обозначения конденсаторов и резисторов, размеры обозначений которых оличаются значительно:

Трафареты Visio
Фигуры условных обозначений, символы которых отличаются для всей категории, помещены в разные трафареты.
