Примечание к Электроавтоматика ПРО


Библиотека Visio Электроавтоматика ПРО была разработана в 2013 году, для построения электрических схем по стандартам IEC и ГОСТ.
С 1 февраля 2016 года, введен в действие новый ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который является переведенной на русский язык копией стандарта IEC, определяющего требования к символам условных обозначений для использования в электротехнических схемах.
В связи с этим, символы условных обозначений, входящие в библиотеку, следует также, использовать для выполнения электротехнических схем по ГОСТ Р МЭК 60617, а все замечания в описании и справочной информации относящиеся к стандарту IEC, в равной степени относятся к ГОСТ Р МЭК 60617 и другим взаимосвязанным стандартам.

    Международная электротехническая комиссия - МЭК (англ. International Electrotechnical Commission - IEC) была основана в 1906 году. Одним из направлений организации, является разработка стандартов на графические символы элементов электрических схем а так же стандартов, определяющих правила построения и оформления электрических схем. В частности это IEC 60617, стандарт, в котором приведены внешний вид графических символов для построения электрических схем и их соотносительные размеры.

    Россия является членом IEC с 1911 г., что дает основание предполагать соответствие обозначений условных графических приведенных в ГОСТ, графическим символам приведенным в IEC 60617. На самом деле, это не совсем так.
    При сравнении соответствующих ГОСТов и Международных стандартов EN/IEC, с первого взгляда может сложится мнение об соответствии УГО по ГОСТ графическим символам приведенным в IEC (если конечно не учитывать небрежное выполнение рисунков в ГОСТ и их несоответствие размерам рекомендуемых этим же ГОСТом): почти одинаковый порядок следования символов, одинаковое графическое начертание символов, схожее описание.
    К примеру в ГОСТ 2.768-90, рядом с УГО даже дана ссылка на графические символы Международного стандарта, которому они соответствуют:

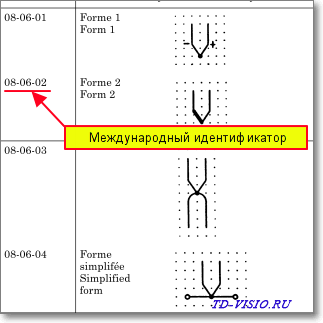

iec
Фрагмент из EN 60617-8

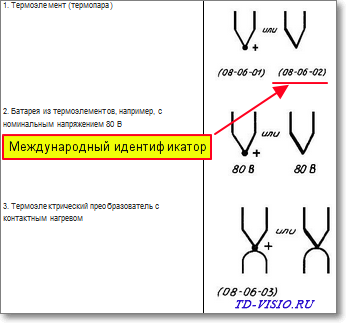

gost
Фрагмент из ГОСТ 2.768-90




И все же, в ГОСТ встречаются несоответствия Международным стандартам. Это могут быть другие размеры УГО или слегка отличающийся внешний вид, а так же отличные от Международного стандарта правила оформления схем.
    Причины незначительного (а парой и существенного) несоответствия ГОСТ Международным стандартам неизвестны, о них можно только догадываться. Но именно эти несоответствия, не позволяют использовать символы УГО, выполненных по ГОСТ для составления и оформления схем отвечающих требованиям Международных стандартов.

    В нынешних условиях, когда в России значительная часть устройств автоматизации производства, устройств управления электрическими устройствами и других электротехнических комплектующих поставляется из других стран, а так же стремлении выхода Российских производителей на Международный рынок, стал актуальным вопрос оформления технической документации по Международным стандартам.
    Именно поэтому, от некоторых пользователей библиотекой трафаретов GOST Electro for Visio, практически сразу, после начала её распространения, начали приходить сообщения с просьбой о создании трафаретов Visio для создания электрических схем управления и автоматизации, отвечающих требованиям стандартов IEC.

    Работа по созданию трафаретов Visio "Электроавтоматика ПРО" велась почти два года. В процессе ее создания были проанализированы не только стандарты IEC 60617, но и большое количество программного обеспечения европейских производителей, ориентированного на создание электрических схем по стандартам IEC.
    В фигуры Visio - графические символы элементов электрических схем, было внедрено множество новых (не имеющих аналогов) функциональных возможностей, позволяющих значительно упростить и ускорить работу по созданию схем. Возник вопрос о применении всех этих возможностей и для создания схем по ГОСТ (ведь ГОСТ, как я понял никто не торопится приводить в соответствие с международными стандартами, и отменять тоже)
    В результате размышлений и дополнительных сопоставлений соответствующих ГОСТ и IEC, решено было объединить графические символы по стандарту IEC 60617 и условные графические обозначения по ГОСТ в одну библиотеку трафаретов Visio. Ведь основная часть обозначений по ГОСТ соответствуют обозначениям по стандарту IEC.
    Те же условные обозначения, которые различаются размерами или внешним видом, отмечены в трафаретах или вынесены в отдельные трафареты Visio.

    Данное решение позволит с помощью одной библиотеки трафаретов создавать схемы как по Российским, так и по Международным стандартам, сократив общее количество фигур практически в 2 раза.
