Примечание к Электроавтоматика ПРО


Библиотека Visio Электроавтоматика ПРО была разработана в 2013 году, для построения электрических схем по стандартам IEC и ГОСТ.
С 1 февраля 2016 года, введен в действие новый ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который является переведенной на русский язык копией стандарта IEC, определяющего требования к символам условных обозначений для использования в электротехнических схемах.
В связи с этим, символы условных обозначений, входящие в библиотеку, следует также, использовать для выполнения электротехнических схем по ГОСТ Р МЭК 60617, а все замечания в описании и справочной информации относящиеся к стандарту IEC, в равной степени относятся к ГОСТ Р МЭК 60617 и другим взаимосвязанным стандартам.

Библиотека Visio Электроавтоматика ПРО


Область применения

Библиотека трафаретов Visio «Электроавтоматика ПРО» предназначена для черчения электрических принципиальных схем.

Широкий спектр условных обозначений, входящий в состав библиотеки, позволяет выполнить схемы электроавтоматики, управления электроприводом и аналогичных электрических устройств, построенных с использованием современных комплектующих.

Условные графические обозначения входящие в состав библиотеки, позволяют выполнить и оформить схемы как по стандарту IEC, так и по ГОСТ.




Функциональные возможности

Электроавтоматика ПРО - новое поколение фигур Visio, которые наделены функциональными возможностями, многие из которых не имеют аналогов и позволяют вывести процесс создания схем на новый, более прогрессивный уровень.

Например:

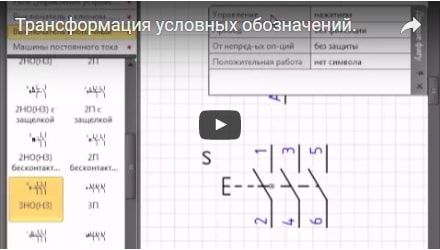

Трансформация условных обозначений.

В некоторых случаях, из одной фигуры, можно получить более 1000 различных условных обозначений.

При фактическом количестве условных обозначений, превышающем сотни тысяч, благодаря данной функции удалось сократить общее количество фигур в библиотеке, и тем самым облегчить условия поиска необходимого обозначения.

Трансформация условных обозначений

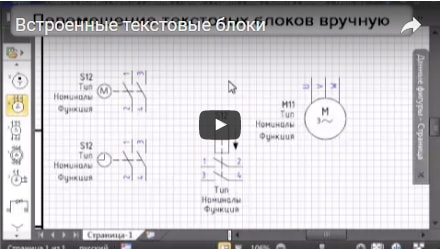

Встроенные текстовые блоки

Для присвоения условным обозначениям позиционных обозначений и добавления поясняющей информации, в фигуры встроены по 4 текстовых блока: Имя (позиционное обозначение), Тип, Номиналы и функция. Все вывода, контакты или точки подключения условного обозначения устройств, так же имеют текстовые блоки.

При повороте, отображении или изменении расстояния между выводами (точками подключения) условного обозначения, все текстовые блоки изменяют свое положение, а текст ориентацию в соответствии с установленным алгоритмом. Любой из текстовых блоков, можно переместить вручную.

Встроенные текстовые блоки




Изменение расстояния между выводами (точками подключения внешних связей).

Реализована востребованная, но, к сожалению отсутствующая в других программных продуктах возможность изменять расстояние между выводами условных обозначений элементов.

При этом, сохраняются пропорции и размеры всех элементов условного обозначения и сохранятся принцип "привязки" точек подключения внешних электрических связей обозначения к пересечениям линий координатной сетки.

Изменение расстояния между выводами (точками подключения внешних связей)

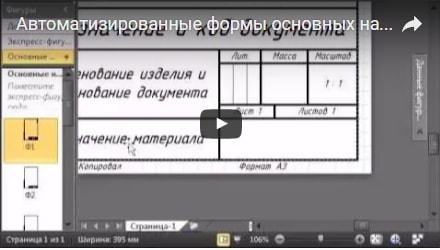

Автоматизированные формы основных надписей.

Дополнительно к автоматическому позиционированию, формы основных надписей наделены возможностью: показать - скрыть любые из дополнительных граф:

  • установить увеличенные поля (7 мм), для печати на принтерах, не поддерживающих функции печати узких (5 мм) полей;
  • изменение Формы 2б, для четного или нечетного номера страницы;
  • автоматическое сжатие текста, при вводе в графы длинных текстов.

Так же, не прибегая к стандартным инструментам Visio, в таблице данных фигуры основной надписи, можно оперативно изменить:

  • размеры страницы (А0, А1, А2, А3, А4) или свой размер;
  • ориентацию страницы: книжная или альбомная;
  • масштаб документа;
  • параметры координатной сетки: динамическая или фиксированная и шаг между линиями для фиксированной сетки.
Автоматизированные формы основных надписей

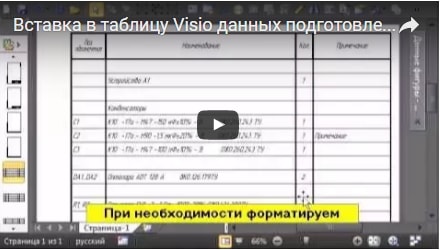

Автоматизированные формы таблиц.

Новые формы таблиц (перечень элементов, перечень проводов ..., таблица соединений), поддерживают вставку данных, подготовленных в Excel или Word, редакторах более подходящих для этой целей. При этом, форма таблицы Visio, автоматически установит необходимое количество строк.

Для форм таблиц, так же как и для форм основных надписей поддерживается возможность установить увеличенные поля (7 мм), для печати на принтерах, не поддерживающих функции печати узких (5 мм) полей.

Автоматизированные формы таблиц

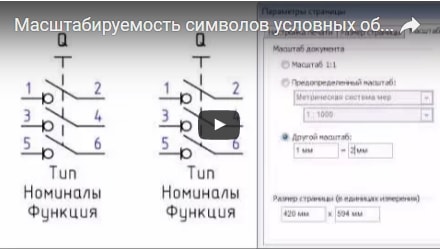

Масштабируемость символов условных обозначений.

Новая возможность, автоматического изменения размеров текста и толщины линий пропорционально изменению размера условного обозначения, позволят создавать электрические схемы не только стандартных размеров, но и по размерам пригодным для публикаций, руководств, инструкций, где требуется пропорциональное изменение всех условных обозначений.

Масштабируемость символов условных обозначений

Системные требования.

 Для работы с Библиотекой трафаретов, требуется установленная одна из программ Microsoft Office: Visio 2007, Visio 2010, Visio 2013 или Visio 2016.

Системные требования аналогичные требованиям, предъявляемым к программе Microsoft Office Visio.

Примечание: Программа Visio, в состав продукта не входит!
